空气源热泵热水器控制系统的设计

来源:未知 | 作者:天祥节能 | 发布时间:2021-02-26 09:33:34

  空气源热泵热水器安全、稳定、可靠的运行,除了对机组的各部件合理设计和布局外,对整个机组运行的自动控制和必要的保护控制是必不可少的。控制系统即作为整个机组的一部分,同时又作为独立的部分控制着机组的运行,具体设计要求如下:

  1.模拟信号的采集:在整个空气源热泵热水器运行中,需要根据热水的温度及时调整机组的运行工况,故采集的模拟信号主要是热水温度.在机组运行中,还需要采集蒸发器温度、排气温度并以此作为输入信号作出相应的保护控制动作,故需要3个温度传感器以采集相应的温度信号。

  2.开关量信号的采集:在机组运行中,应根据压缩机的进、排气压力作出相应的低压和高压保护动作,故需要两个压力开关量信号.同时,由于在热泵热水器中,是通过水的不断循环进行热量的传递,水的正常循环与否对机组的运行状态甚至安全都有很大的影响.一旦出现断水或者水量严重不足,会导致冷凝器压力过高危及系统安全.为了保证能量交换正常进行,必须保证水流畅通.故而需要水路的流量开关信号,以确保系统中水路循环正常。

  3.人机接口:人机接口是控制系统不可缺少的部分,为了运行操作简单、明了,要求有机组的启动、停止,温度设定,以及传感器采集的数据显示选择键。在显示上,要求有两位的温度显示,同时应有开机指示,水泵的运行指示,报警指示等必要的指示功能。

  4.数据通信:对于大型的机组还要求系统有数据通信能力,通过RS一232串行通信接1:3,将数据送到PC机,由PC机负责数据的存储以及进一步的数据分析、处理。

  5.系统的保护措施:电网供电的瞬问停、送或压缩机的频繁启动等原因都将造成压缩机的带负荷启动,容易引起压缩机内电机的瞬间过载,进一步造成压缩机的损坏,故应设置压缩机停机延时保护。

  另外,压缩机在运行时如果电流过大或持续过载都容易被烧毁,所以对其进行过热保护,在压缩机过电流或过热时切断电源,以保护压缩机。

  6.水泵的运行控制压缩机启动前,应首先运行循环水泵,以保证有充足的换热能力.机组停机后,换热器中还留有一定的热量,故给中间传热媒质提供循环动力的水泵还应继续运行一段时间,以带走换热器中留有的热量,以免引起换热器的过热,同时有利于能量的有效利用。

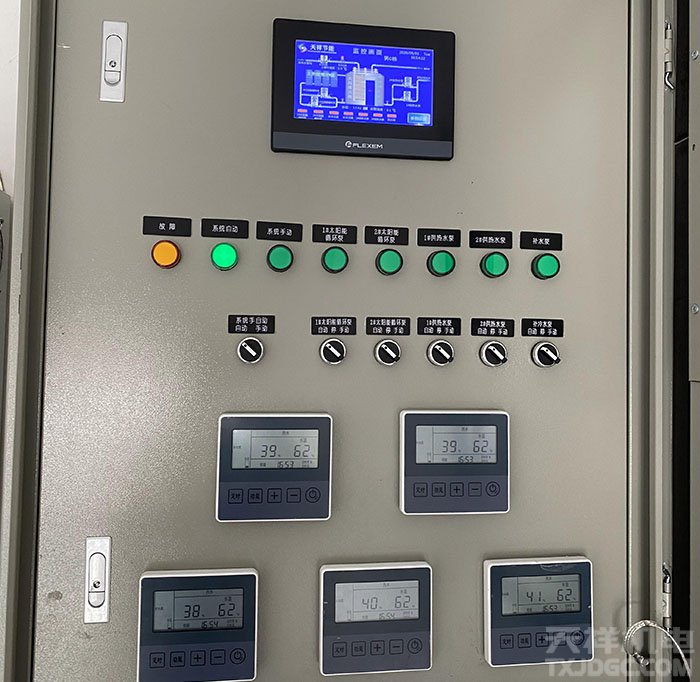

空气源热泵热水系统控制箱

  空气源热 泵热水器控制系统设计

  按照系统设计要求,控制系统应在保证实现基本功能的基础上,尽可能降低系统成本.总体方案围绕上述思想,设计如下:

  1.主控制模块设计

  由于设计要求系统能独立运行并能测试现场采集信号,主控制模块设计为以单片机为核心的一个单片机嵌人式系统.本控制系统就采用由ATMEL公司生产的ArIB9C52为主控制芯片,这是一种低功耗、高性能的8位COMS微处理芯片。

  2.控制方式设计

  考虑热泵热水机组本身在能量、流量调节上的非连续性以及控制对象特性的不确定性,其整个热水系统的控制以热水温度控制为主线,控制方式采用目前较成熟,且广泛应用的双位控制。即根据温度变化的上下限,实现双位调节,温差设为两度,默认热水器的设定温度为5O度,开机后自动在系统设定温度下运行,并可通过温度设定键手动设定温度。

  3.人机接口设计

  考虑机组运行操作的简单性与灵活性,控制器的功能选择和参数的设定都是通过按键来完成,本系统中选择了四个按键来完成以上功能.它包括温度上调键、温度下调键、调温/确定键、开停机键.前两键用于调高或调低设定温度和调整时间;设置键用于选择温度或时间设置;开机/停机键用于系统的开关机.由于按键数量少,所以可选择独立式按键.即直接用I/O口线构成单个按键.每个独立式按键占有一根I/O口线,每根I/0线上的按键的工作状态不会影响其它I/O口线的工作状态.显示电路可采用硬件译码的动态扫描方式来实现温度和时间的显示.显示温度范围为O~99℃,显示时间范围为O时0分一23时59分,秒的显示通过发光二极管闪显来完成.当需要修改参数时,选择设置键,要修改位闪显,通过“+”、“一”键进行修改.松开按键若干秒后,自动返回到正常显示测量温度值。

  4.信号输入通道设计

  信号输入通道即前向通道,主要负责对模拟信号的采样,包括信号采集、放大、A/D转换以及开关输入等电路.由于本系统控制对象一般为纯迟延、大惯性系统,故对采样频率要求不高,采样间隔时间可以稍长一些,一秒钟到数分钟均可以,也不需要保持环节.由于系统输入器件主要是温度传感器,这样,可以简化系统传感器部分的设计,可以使用同样的放大电路,用模拟开关器件循环选择,同时,也简化了软件数据转换部分的设计。

  5.信号输出通道设计

  控制系统通过对温度信号的采集、处理后,通过与设定值比较,从而实现系统的双位调节.由于单片机的I/O接口带负载能力有限,输出口应有相应的功率驱动器件以增大系统的带负载能力.本加热控制是通过单片机输出El,控制晶体三极管,从而控制继电器的通断来完成.由于采用开关控制方式对压缩机、水泵、四通阀进行控制,故不需要D/A转换器.当机组开机后,首先启动循环水泵,运行一段时间后开启压缩机,四通阀根据系统是否需要化霜来判断动作与否.当热水温度达到要求温度时,压缩机停机.为了避免压缩机的频繁启停,程序设计中设置了回差控制.即测量值到达设定值时系统停机断电,当水温低于设定值一个回差后,才再次启动系统进人工作,直至水温重新到达设定值,如此循环往复直到接受停机命令。

  6.保护措施设计

  考虑到机组运行中,若有保护信号的输人,如压缩机的高低压保护,流量开关保护等无疑表明机组运行有异常,应查明原因,排除故障后再运行,故对保护信号输人的响应采取停机保护方式,不能自动复位,一律由人工检查,复位后再运行。

  7.数据通信设计

  接口由于单片机组成的系统对数据的处理能力较弱,同时为了对采集数据做进一步的分析处理,该装置设计了与下位机PC的通信接口电路,由于系统对通信的实时性要求不是非常严格且数据传输距离不远,采用RS一232串行通信即可满足数据传输的要求.同时,利用PC机的强大数据处理能力,可以方便地进行定量分析,以便作出进一步的研究或控制。

  8.复位电路设计

  系统在进入工作之前应预先清零复位,给单片机初始化,以消除由于某种原因可能引起的内部程序紊乱.另外系统在工作过程中,也会要求进入复位工作状态,如上断电后复位及发生故障后也要求能复位,复位电路必须能准确、可靠地工作.在本系统控制电路中复位电路是靠101xF电容充放电完成的。

  9.控制器软件设计

  系统的设计本系统的软件设计采用模块化结构,主要有主程序模块、数据采集模块、控制模块、键盘处理模块和显示模块.主程序模块完成的功能为:系统初始化、温度采集与显示、设备的启停控制和扫描设定。
